Инструкция по подключению и настройке модуля Zigbee для контроллера Ensystec Leak Protect

Общее описание

Модуль Zigbee предназначен для интеграции контроллера Leak Protect в сторонние системы умного дома по протоколу Zigbee 3.0 и подключения беспроводных радиодатчиков Leak Sensor Zigbee. Модуль разработан в партнёрстве с командой Sprut.device.

Особенности

Поддержка топологии Mesh. Обеспечивает расширение покрытия сети за счёт ретрансляции сигналов через соседние узлы (устройства с постоянным питанием).
Полное соответствие спецификации Zigbee Home Automation 3.0.
Простая интеграция в популярные системы «умного дома».
Широкая совместимость с устройствами сторонних производителей.
Поддержка прямого подключения (биндинга) беспроводных датчиков протечки Leak Sensor Zigbee к контроллеру Leak Protect, оборудованному модулем Zigbee.

Характеристики

Частотный диапазон	2.4 ГГц
Мощность передачи (TX)	20 дБм
Чувствительность (RX)	-104.3 дБм
Максимальное количество датчиков	< 100 шт.

Схема подключения

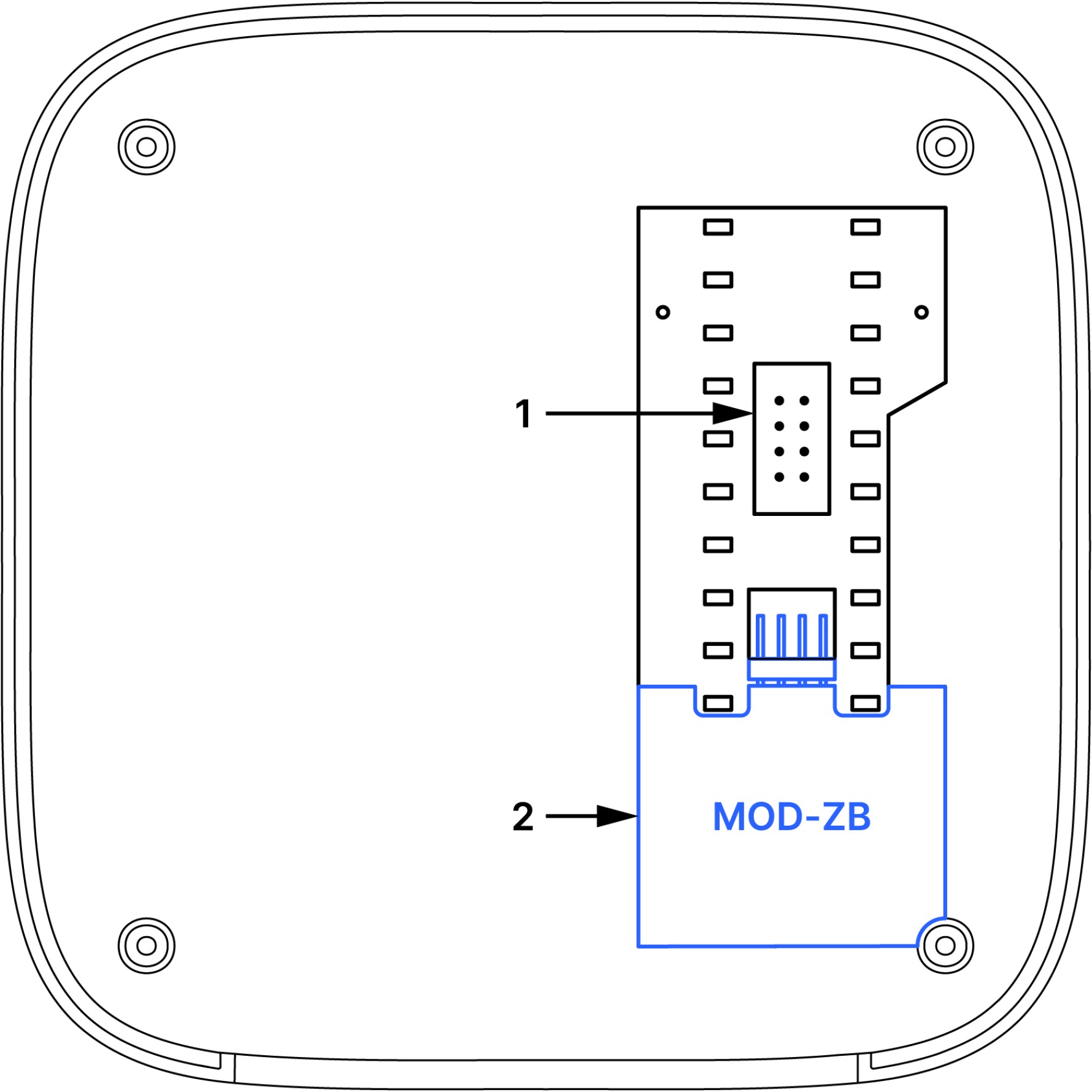

Рис. 1. Лицевая панель (крышка) контроллера. Вид с обратной стороны

Порядок действий

Подключение модуля выполнять только при отключенном электроснабжении!

1
Отключите электроснабжение системы Leak Protect: выключите автоматический выключатель/УЗО или отсоедините кабель питания 220 В в электрическом щите.
2
Выключите систему: нажмите и удерживайте кнопку ON/OFF не менее 5 секунд, пока не услышите продолжительный звуковой сигнал.
3
Деинсталлируйте контроллер и открутите 4 винта с обратной стороны.
4
Снимите лицевую панель (крышку) контроллера.
5
Отсоедините информационный шлейф («1» на рис. 1) от разъёма на плате, расположенной на внутренней стороне лицевой панели (крышки).
6
Подключите модуль к разъёму на плате, расположенной на внутренней стороне лицевой панели (крышки) («2» на рис. 1). Обратите внимание на круглый вырез в правом нижнем углу модуля — он необходим для правильного позиционирования модуля на плате.
7
Подключите информационный шлейф («1» на рис. 1) к разъёму на плате, расположенной на внутренней стороне лицевой панели (крышки).
8
Наденьте лицевую панель (крышку) и закрутите 4 винта с обратной стороны контроллера.
9
Включите систему: нажмите и удерживайте кнопку ON/OFF не менее 5 секунд, пока не услышите продолжительный звуковой сигнал. Индикатор «Внешнее питание 220 В» начнет мигать.
10
Включите электроснабжение системы Leak Protect: включите автоматический выключатель/УЗО и подсоедините кабель питания 220 В в электрическом щите.
11
Проверьте индикатор «Внешнее питание 220 В» — он должен светиться.

Знакомство с координатором сети Zigbee

1
Включите поиск новых устройств на координаторе сети (хабе) Zigbee.
2
Включите режим знакомства на контроллере Leak Protect: зажмите и удерживайте кнопки ON/OFF и OPEN/CLOSE на лицевой панели контроллера не менее 10 секунд, пока не услышите 2 звуковых сигнала.
3
Дождитесь окончания процедуры знакомства. В интерфейсе координатора должно появиться новое устройство.

Процедуру знакомства контроллера с координатором сети Zigbee можно выполнять в обратном порядке: сначала включить режим знакомства на контроллере, а затем на координаторе.

Прямое знакомство с беспроводными датчиками Leak Sensor Zigbee

1
Включите режим знакомства на контроллере Leak Protect: одновременно зажмите и удерживайте кнопки ON/OFF и OPEN/CLOSE на лицевой панели контроллера не менее 5 секунд, пока не услышите 1 звуковой сигнал.
2
На лицевой панели контроллера начнет мигать индикатор «Подключение к локальной сети» и включится индикатор «1». Контроллер готов к знакомству беспроводного датчика с 1 зоной контроля протечек.
3
Кратковременно замкните электроды беспроводного датчика отверткой или любым другим металлическим предметом до первого включения светодиода с нижней стороны беспроводного датчика.
4
После успешного знакоства контроллера с беспроводным датчиком, индикатор «1» выключится, а индикатор «2» включится. Контроллер готов к знакомству беспроводного датчика со 2 зоной контроля протечек.
5
Процедура знакомства будет продолжаться, пока не произойдет знакомство с последней 10 зоной контроля протечек. Если в течение 1 минуты не произошло знакомство с зоной контроля, контроллер переходит к знакомству со следующей по порядку зоной контроля. Чтобы прервать режим знакомства, зажмите и удерживайте кнопки ON/OFF и OPEN/CLOSE на лицевой панели контроллера не менее 5 секунд, пока не услышите 1 звуковой сигнал.

С одной зоной контроля протечек можно познакомить несколько беспроводных датчиков Leak Sensor Zigbee, но нельзя познакомить один и тот же беспроводной датчик с несколькими зонами.

У вас есть возможность повторно вывести контроллер в режим знакомства, чтобы познакомить дополнительный датчик с необходимой вам зоной контроля. Для этого повторно включите режим знакомства и дождитесь включения нужного вам индикатора зоны контроля (1...10). Например, чтобы познакомить беспроводной датчик с 4 зоной контроля, необходиимо вывести контроллер в режим знакомства и подождать 3 минуты, пока не загорится индикатор «4».

Параметры Zigbee Endpoint

Endpoint 1 Общие данные
Server
  Cluster 0000_Basic Bind
    0004_ManufacturerName: Sprut.device [CHARACTER_STRING]
    0005_ModelIdentifier: Ensystec.ELPC [CHARACTER_STRING]
    0007_PowerSource Report: 1 — внешнее питание от сети 220 В
                             3 — питание от аккумуляторной батареи
  Cluster 0500_IasZone
    0000_ZoneState: X [ENUMERATION_8_BIT]
    0001_ZoneType: 42 [ENUMERATION_16_BIT]
    0002_ZoneStatus: X [BITMAP_16_BIT]
    0010_IASCIEAddress: X [IEEE_ADDRESS]
    0011_ZoneID: X [UNSIGNED_8_BIT_INTEGER]
    6600_ZoneNumber (6666): X [UNSIGNED_8_BIT_INTEGER]
    00_ZoneEnrollResponse CLIENT_TO_SERVER
    01_ZoneEnrollRequest SERVER_TO_CLIENT
    00_ZoneStatusChangeNotification SERVER_TO_CLIENT
  Cluster 6604_LeakSensor Bind (Общая авария)
    6601_Online (6666): true [BOOLEAN] Report
    6602_Leakdetected (6666): X [BOOLEAN] Report
    6612_BatteryLow (6666): X [BOOLEAN] Report
    00_ResetAlarm (6666)
  Cluster 0006_OnOff Bind
    0000_OnOff: X [BOOLEAN] Report
    00_Off CLIENT_TO_SERVER
    01_On CLIENT_TO_SERVER
    00_ForceOn (6666) CLIENT_TO_SERVER
Client
  Cluster 0500_IasZone
    00_ZoneEnrollResponse CLIENT_TO_SERVER
    01_ZoneEnrollRequest SERVER_TO_CLIENT
    00_ZoneStatusChangeNotification SERVER_TO_CLIENT

Endpoint 2 Привод 1 (приводы 1 группы)
Server
  Cluster 0006_OnOff Bind
    0000_OnOff: X [BOOLEAN] Report
    6600_PositionPercent (6666): 0/50/100 [UNSIGNED_8_BIT_INTEGER] Report
    6601_InUse (6666): X [BOOLEAN]
    00_Off CLIENT_TO_SERVER
    01_On CLIENT_TO_SERVER

Endpoint 3 Привод 2 (приводы 2 группы)
Server
  Cluster 0006_OnOff Bind
    0000_OnOff: X [BOOLEAN] Report
    6600_PositionPercent (6666): 0/50/100 [UNSIGNED_8_BIT_INTEGER] Report
    6601_InUse (6666): X [BOOLEAN]
    00_Off CLIENT_TO_SERVER
    01_On CLIENT_TO_SERVER

Endpoint 4 Резерв

Endpoint 5 Резерв

Endpoint 6 Резерв

Endpoint 7 - 16 Входы IN1...IN10
Server
  Cluster 0702_Metering Bind
    0000_CurrentSummationDelivered: X [UNSIGNED_48_BIT_INTEGER] Report
    0300_UnitOfMeasure: 1 [ENUMERATION_8_BIT]
    0301_Multiplier: 10 [UNSIGNED_24_BIT_INTEGER]
    0302_Divisor: 1000 [UNSIGNED_24_BIT_INTEGER]
    0306_MeteringDeviceType: 2 [BITMAP_8_BIT]
  Cluster 6604_LeakSensor Bind
    6601_Online (6666): X [BOOLEAN] Report
    6602_Leakdetected (6666): X [BOOLEAN] Report
    6607_Type (6666): 0 — не используется (вход деактивирован)
                      1 — проводной датчик протечки воды
                      2 — счетчик воды [UNSIGNED_8_BIT_INTEGER]

Endpoint 17 - 26 Каналы CH1...CH10
Server
  Cluster 6604_LeakSensor Bind
    6601_Online (6666): X [BOOLEAN] Report
    6602_Leakdetected (6666): X [BOOLEAN] Report
    6612_BatteryLow (6666): false [BOOLEAN] Report
