Инструкция по монтажу

Порядок действий

• 1
  Выберите место установки контроллера Leak Protect. Вкрутите два винта на расстоянии 108 мм по горизонтали.
• 2
  Проложите кабель питания сети 220 В к месту установки контроллера.
• 3
  Установите датчики воды в местах наиболее вероятного появления воды при протечке: под раковиной, ванной, стиральной или посудомоечной машиной. Расположите датчики на полу, в открытом доступе, электродами вниз.
• 4
  Установите шаровые краны на трубы ГВС/ХВС. На каждый шаровый кран установите электропривод с помощью четырёх гаек М5. Электропривод можно установить вдоль или поперёк оси шарового крана.
• 5
  Пропустите кабели питания сети 220 В, электроприводов и датчиков воды через отверстия в корпусе контроллера.
• 6

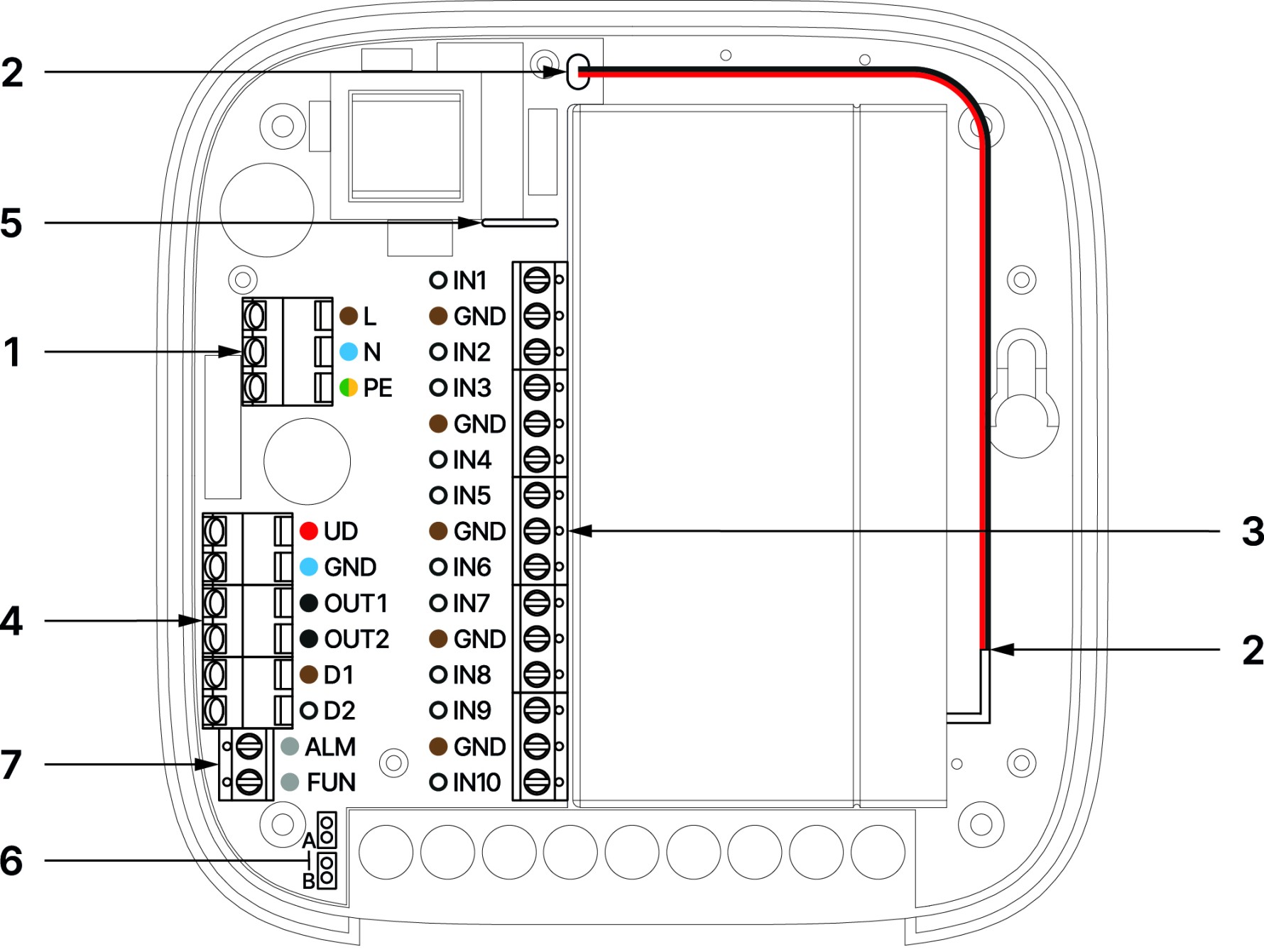

  Подключите датчики воды к клеммам IN1...IN10 и GND («3» на рис. 1). Все датчики подключаются «параллельно». Допускается подключение более одного датчика (или цепи датчиков) к одному входу IN1...IN10.
  Обратите внимание, что к одному входу IN1...IN10 можно подключить только один датчик с контролем обрыва цепи. Для контроля обрыва в цепи из параллельно подключенных проводных датчиков Leak Sensor, необходимо подключить проводной датчик Leak Sensor Plus в конце цепи. Контроль обрыва в цепи осуществляется от контроллера до оконечного датчика Leak Sensor Plus.
• 7
  Подключите электроприводы к клеммам («4» на рис. 1):

  UD	Красный	Питание 12 В
  GND	Синий	Земля
  OUT1	Чёрный	Управление приводом ХВС
  OUT2	Чёрный	Управление приводом ГВС
  D1	Коричневый	Определение положения
  D2	Белый	Определение положения
  PE	Жёлто-зелёный	Заземление

  Электропривод ХВС подключается к клемме OUT1, а электропривод ГВС к клемме OUT2. Допускается подключение более двух электроприводов к клеммам OUT1/OUT2. При подключении к контроллеру более 4 электроприводов, необходимо заменить стандартный предохранитель на предохранитель с увеличенным номинальным током.

• 8
  Подключите кабель питания 220 В к клеммам L, N, PE («1» на рис. 1). Питание 220 В должно подаваться через устройство защитного отключения (УЗО) с порогом срабатывания не более 30 мА. Подключение кабеля питания производить только при отключенном электроснабжении!
• 9
  Cтяните все заведённые в контроллер кабели пластиковым хомутом.
• 10
  Установите аккумуляторную батарею в корпус контроллера и подключите провода («2» на рис. 1) в соответствии с полярностью:

  +12 В	Красный	Плюсовая клемма аккумулятора
  -12 В	Чёрный	Минусовая клемма аккумулятора

  Клеммы аккумулятора должны смотреть вправо. Аккумулятор можно закрепить при помощи двухстороннего скотча или контактной ленты Velcro. Контроллер автоматически включится после подключения АКБ.

• 11
  Подключите информационный шлейф («5» на рис. 1) к разъёму на плате, расположенной на внутренней стороне лицевой панели (крышки контроллера).
• 12
  Наденьте лицевую панель (крышку) контроллера и прикрутите 4 винта с обратной стороны контроллера.
• 13
  Закрепите контроллер на 2 винтах, вкрученных на 1 шаге инструкции.
• 14
  Подключите кабель питания к сети 220 В (±15%), 50 Гц.

Габариты контроллера

Максимальное сечение кабеля

Максимальная длина кабеля
